Фуговальные станки JET

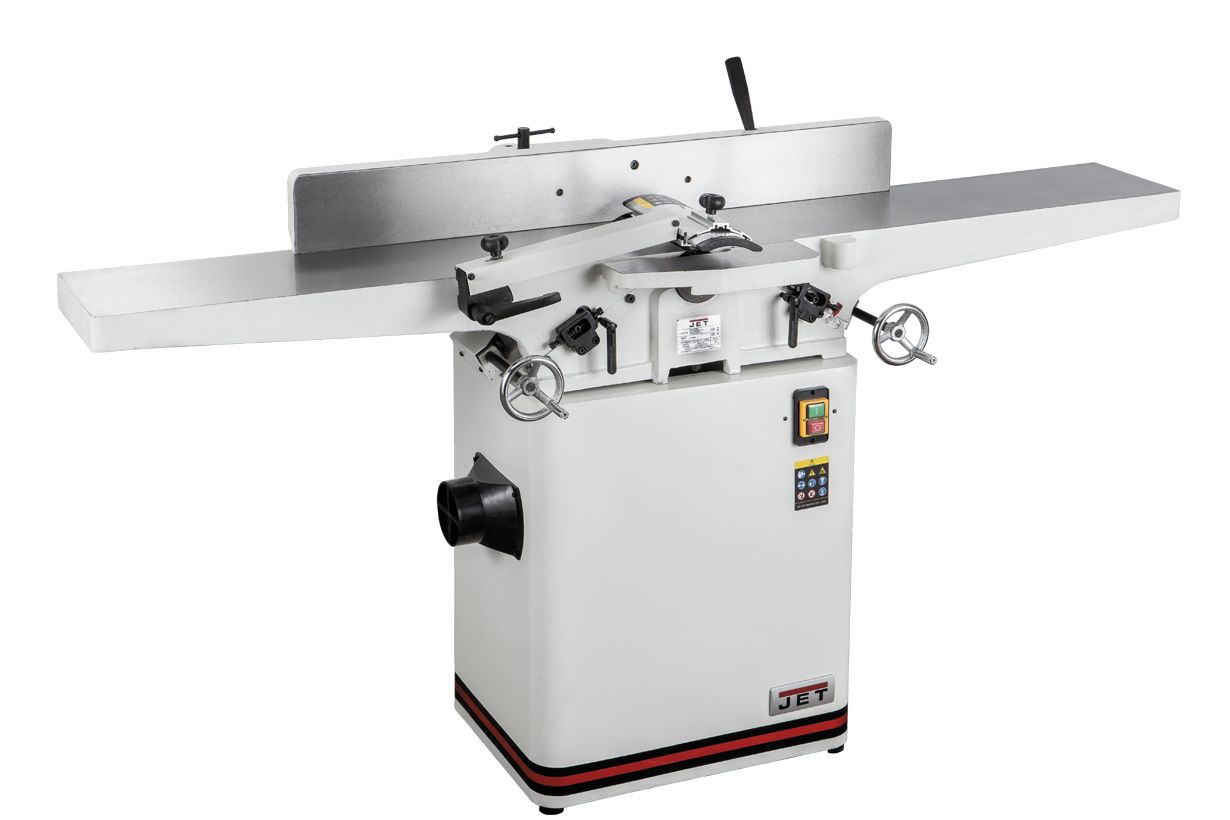

JET JJ-8HH-M ФУГОВАЛЬНЫЙ СТАНОК

Артикул: 10000265M
4 713.75 Бел. руб.

В НАЛИЧИИ С МАЯ 2019

ОСОБЕННОСТИ:
  • Ножевой вал helical
  • Регулировка глубины строгания
  • Регулируемый фуговальный упор
  • Регулируемое ограждение ножевого вала
  • Фуговальные столы из чугунного литья
  • Фуговальный упор из чугунного литья

JJ-8HH-M — фуговальный станок с длинными чугунными столами и шириной строгания 200 мм, штатно оборудованный ножевым валом helical.

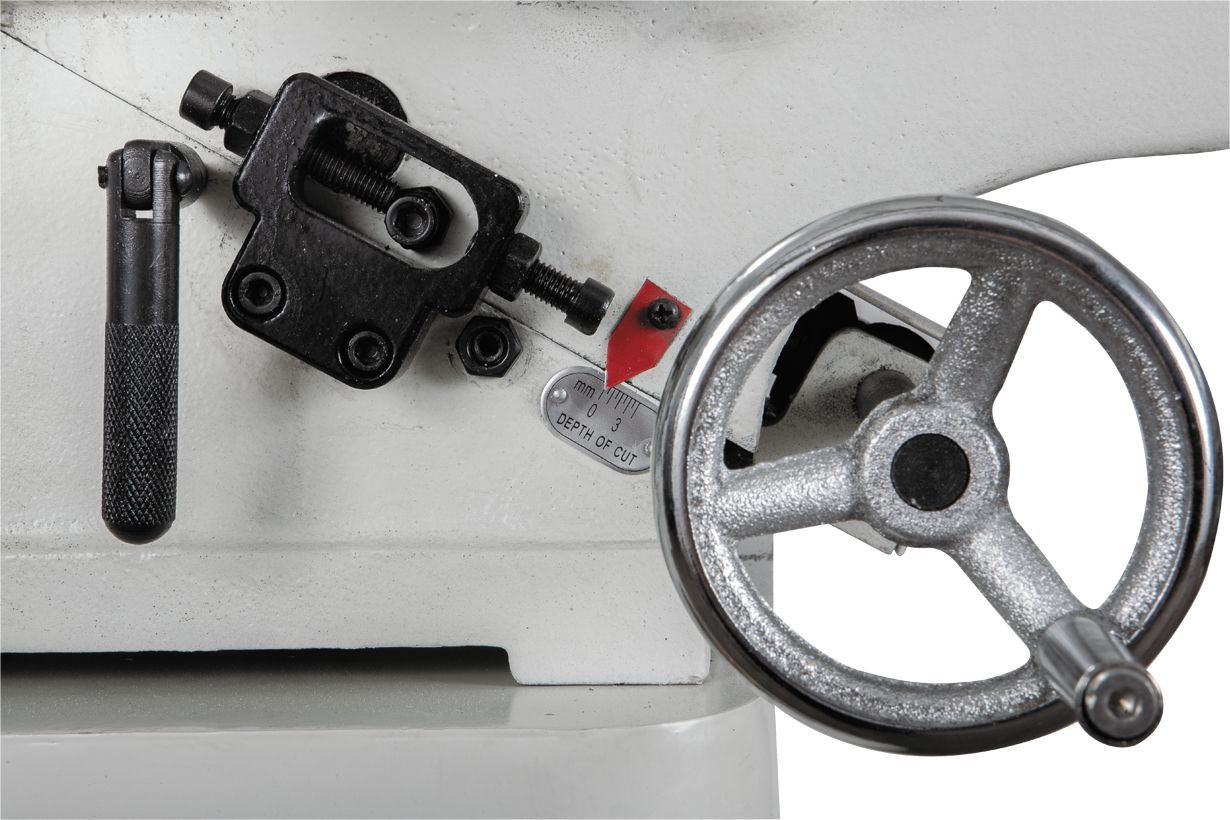

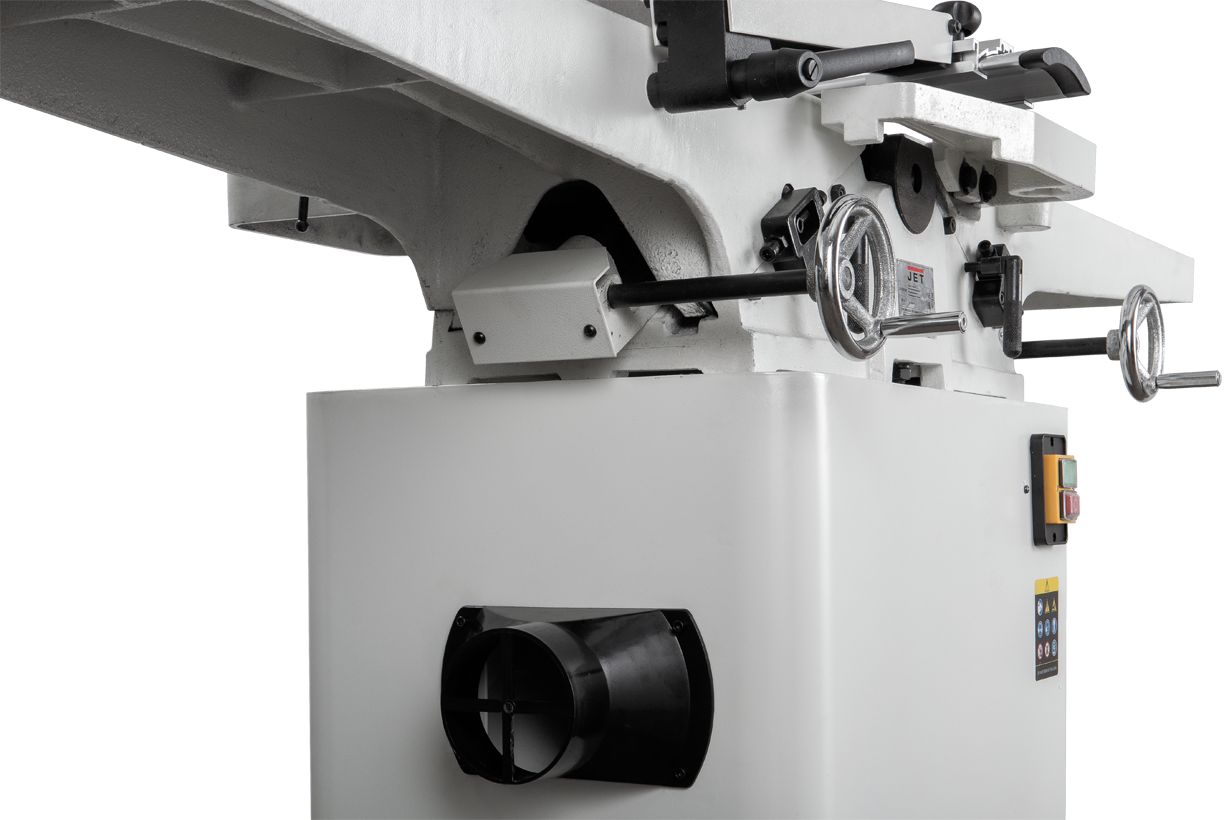

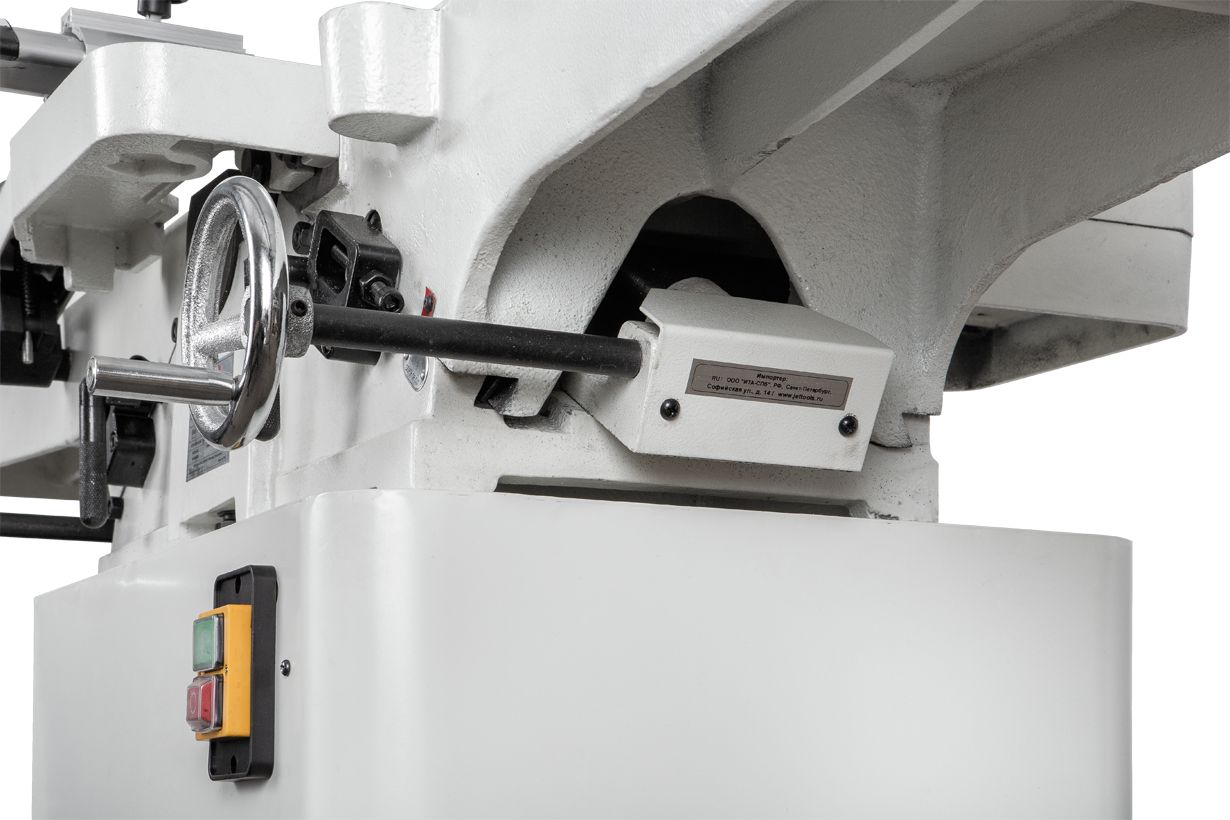

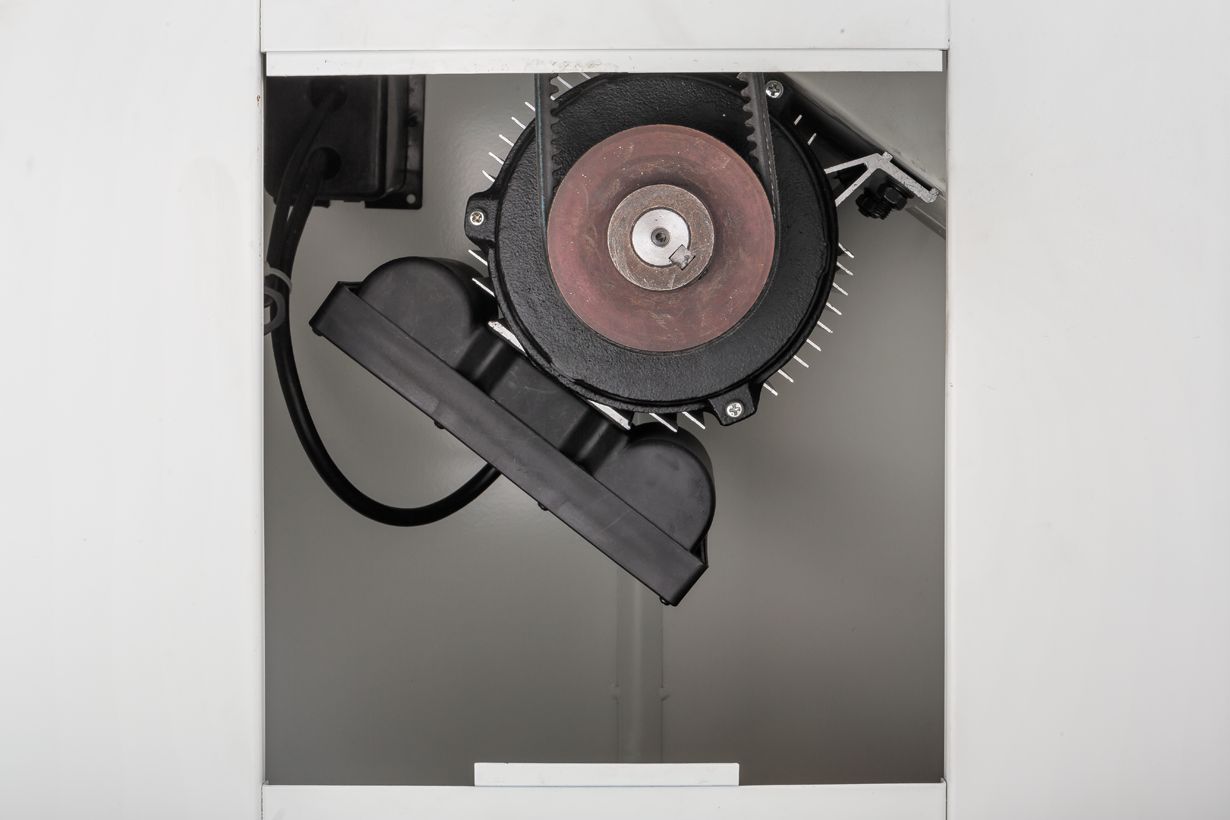

Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

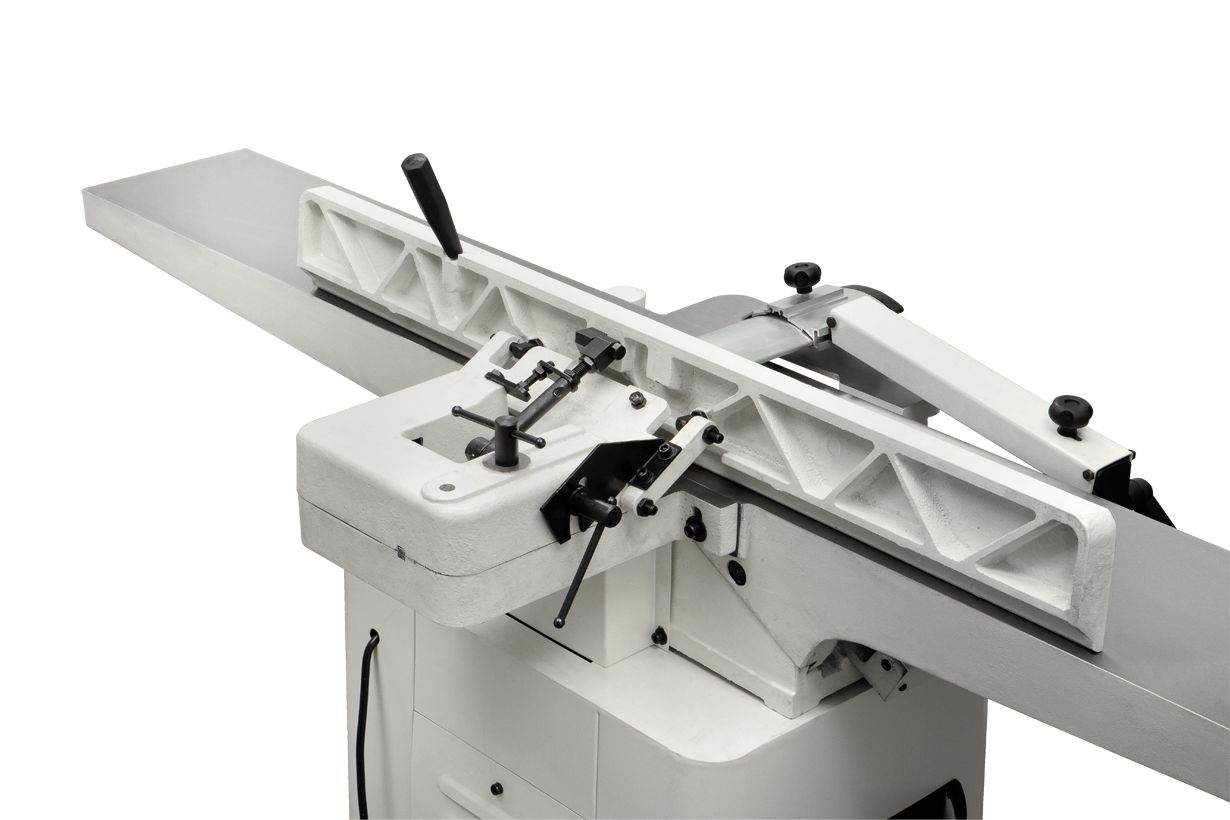

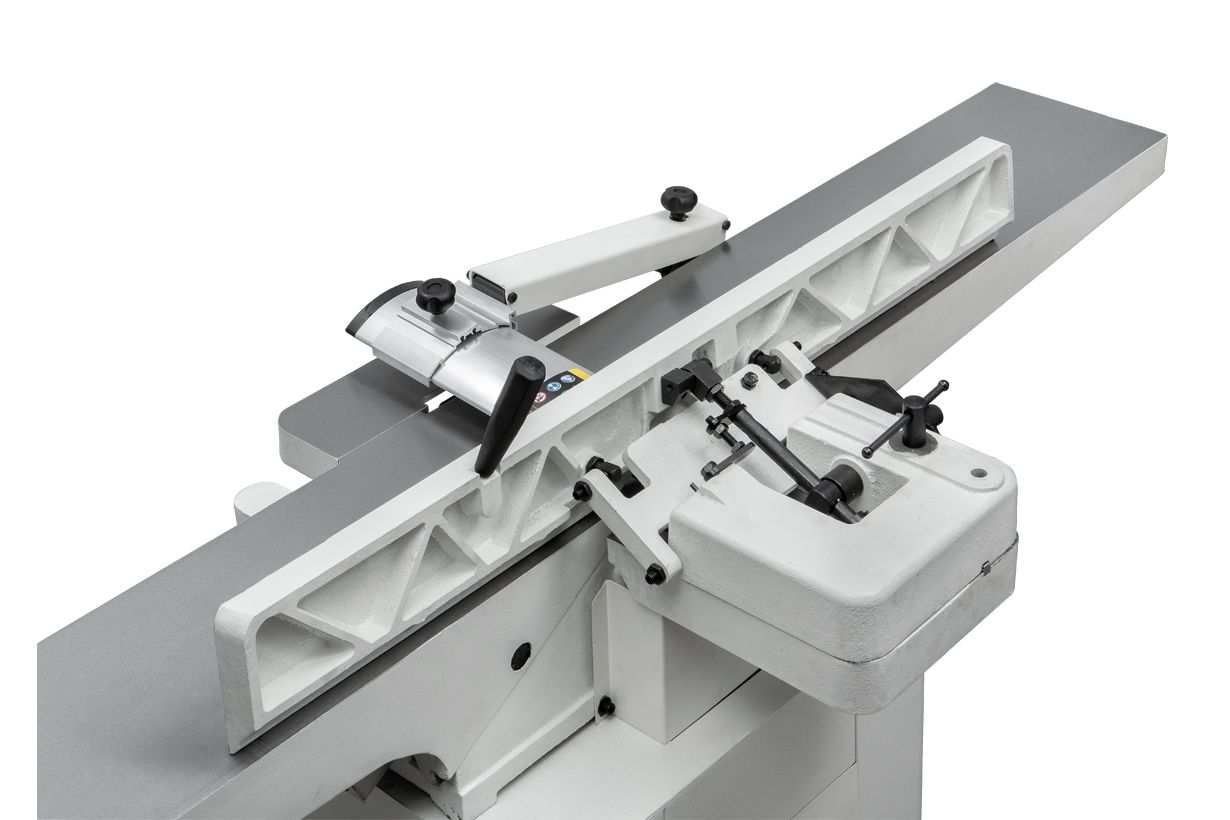

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

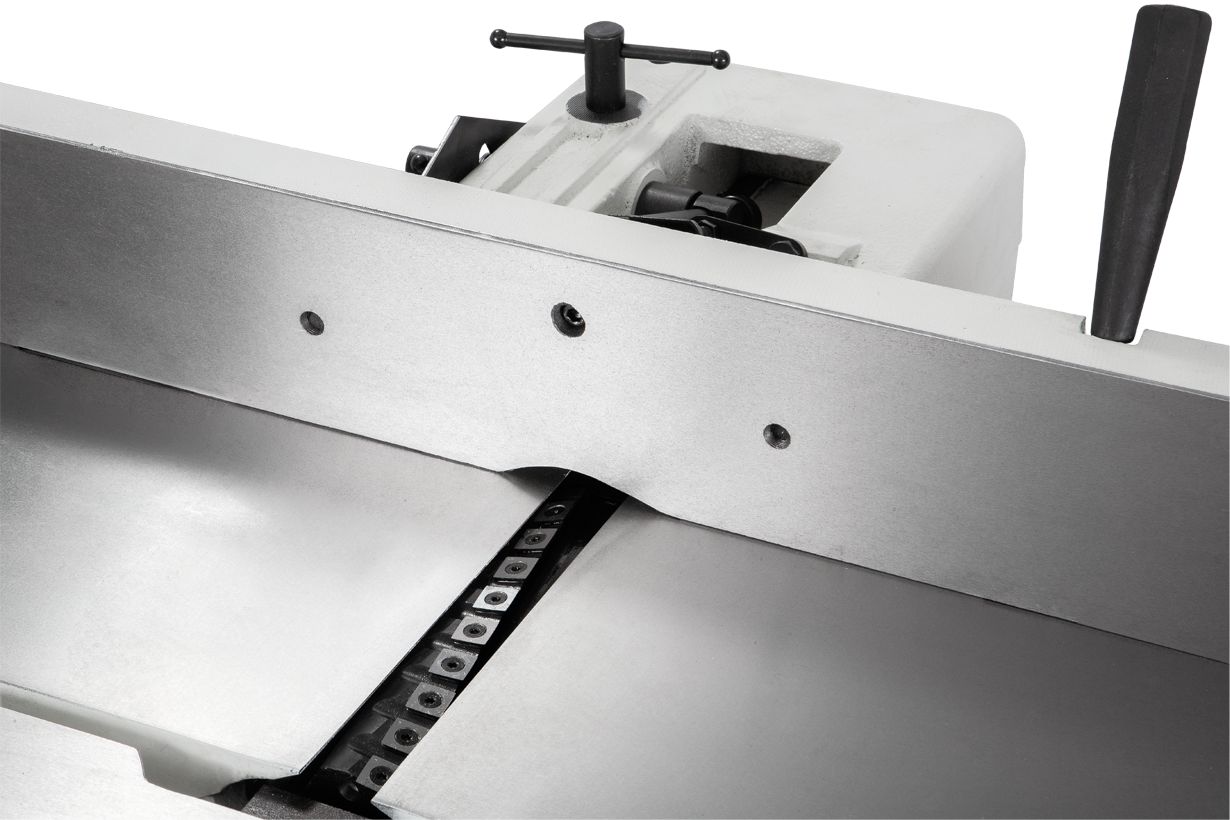

Благодаря технологии helical станок отлично походит для интенсивной эксплуатации: его обслуживание максимально упрощено, качество строгания на высоком уровне, стабильно во времени и мало зависит от сучковатости и свилеватости древесины. Вал helical имеет 36 твердосплавных лезвий, расположенных по спирали в четыре ряда, сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости, никаких настроечных операций при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.

Напряжение, В 230
Потребляемая (выходная) мощность, кВт 2,1 (1,5)
Частота вращения строгального вала 5200 об/мин
Диаметр строгального вала 72 мм
Размер ножей (ДхШхТ) 15х15х2,5 мм
Количество ножей 36
Максимальная ширина заготовки, мм 200
Максимальная глубина строгания за один проход 0-3,0 мм
Размеры фуговального стола (ДхШ) 1780х230 мм
Размеры фуговального упора (ДхВ) 1010х120 мм
Угол наклона фуговального упора -45-0-45°
Диаметр вытяжного штуцера, мм 100 мм
Длина, мм 1790
Ширина, мм 700
Высота, мм 1150
Масса, кг 193

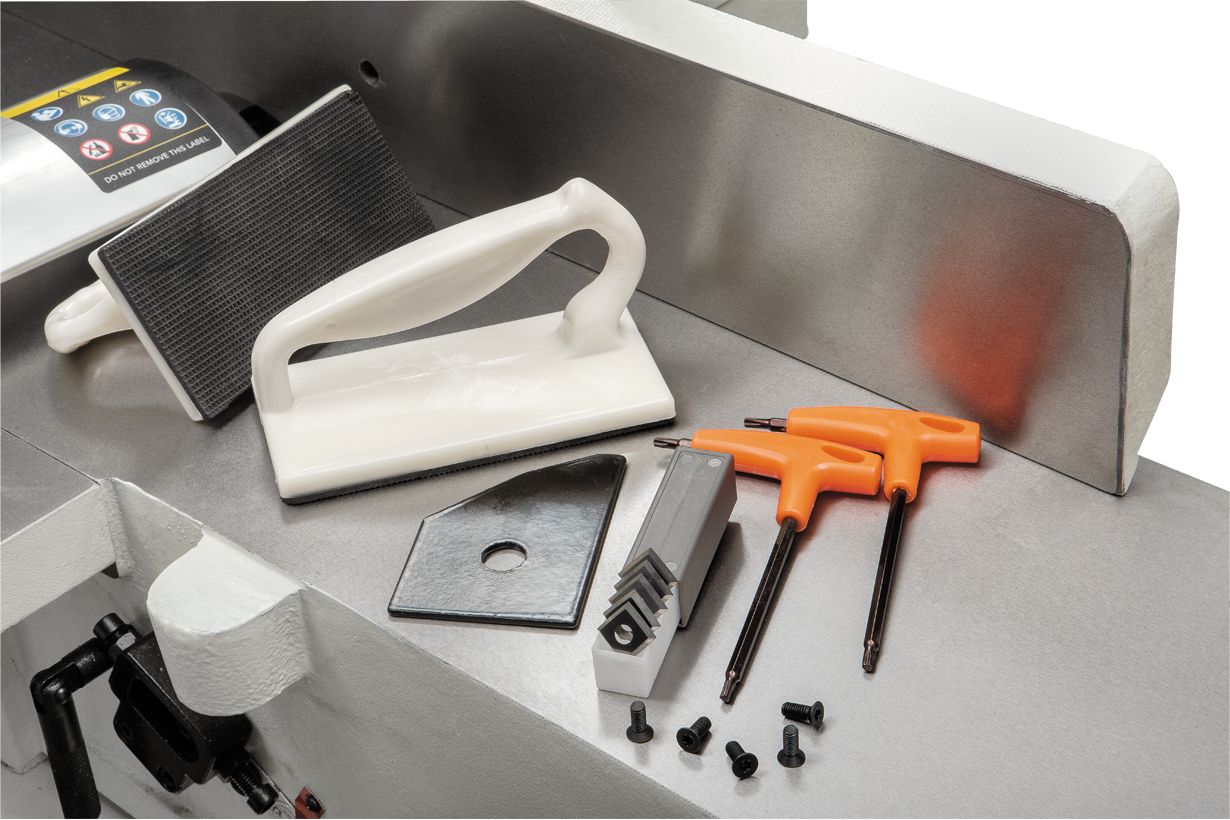

  • Комплект ножей (установлен на валу)
  • Фуговальный упор
  • Ограждение ножевого вала
