Кромкооблицовочные станки JET

JET JEB-45XTS КРОМКООБЛИЦОВОЧНЫЙ СТАНОК

JET JEB-45XTS КРОМКООБЛИЦОВОЧНЫЙ СТАНОК

Артикул: 333705
43 400.00 Бел. руб.
ОСОБЕННОСТИ:
  • Электронная система управления с сенсорным экраном
  • Подающий конвейер цепного типа
  • Работа с рулонной кромкой
  • Предварительный подогрев торца заготовки
  • Узел предварительного фрезерования заготовки
  • Обрезчик кромки гильотинного типа
  • Тефлоновое покрытие клеевой ванны
  • Роликовый узел клеенанесения

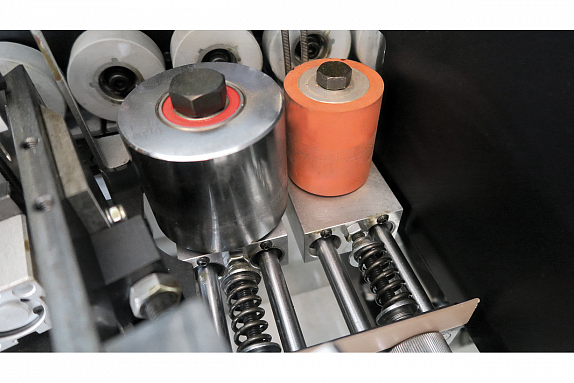

  • Двухроликовый узел прикатки кромки с независимой регулировкой каждого ролика
  • Два диска (передний и задний) обрезки свесов кромки

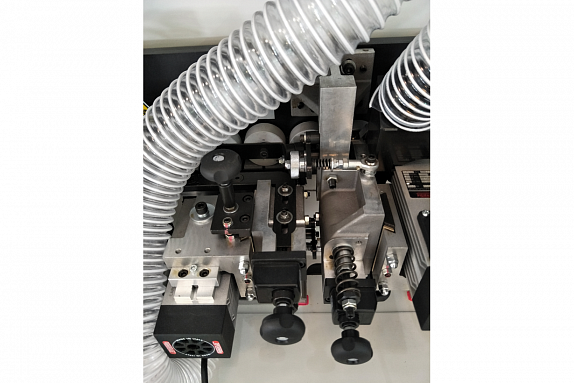

  • Два узла (верхний и нижний) продольного фрезерования свесов кромки
  • Два узла (верхний и нижний) циклевки фасок

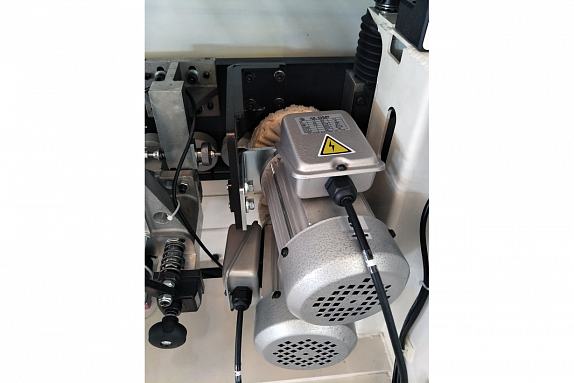

  • Два узла (верхний и нижний) полирования кромки

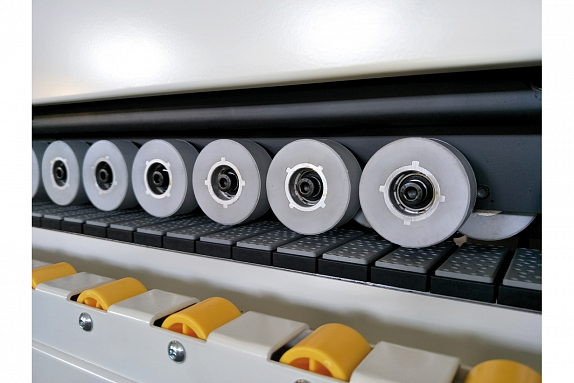

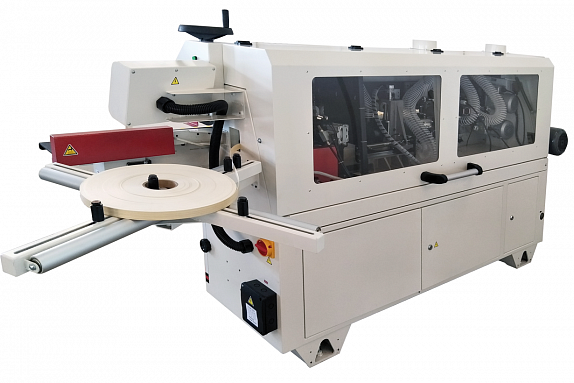

JEB-45XTS — современный производительный и удобный в работе кромкооблицовочный станок для оклейки кромок панелей из древесины и ее производных. В работе могут быть использованы заготовки практически любых форматов больше минимально-допустимого (210х100 мм). Подача производится автоматически при помощи парных обрезиненных прижимных роликов и многозвенной транспортерной ленты, сделанной по принципу гусеницы.

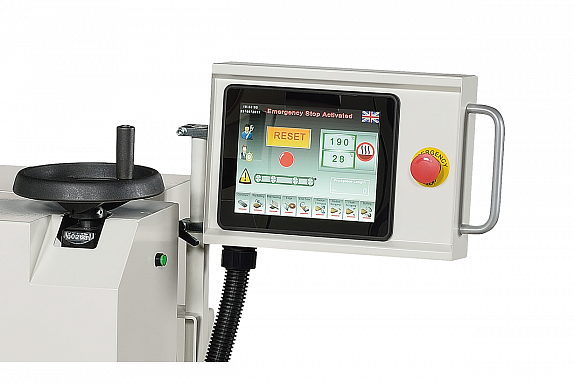

Все технологические процессы происходят внутри станка автоматически, что при правильной настройке и отладке позволяет получать максимальное качество изделий без брака, вызванного «человеческим фактором». Управление «на уровне пользователя» сравнительно простое: Touch Screen панель с русифицированным меню и графикой позволяет включать/ выключать отдельные узлы и просматривать системные сообщения. Для переналадки в зависимости от толщины панелей и кромки тоже не требуется глубоких знаний – достаточно «обмерить» штангенциркулем заготовки и повернуть регулировочные рукоятки в соответствии с показаниями цифровых индикаторов на них.

JEB-45XTS имеет модернизированную и улучшенную «механику», благодаря чему отличается от предшествующих модификаций набором важных параметров, например, диапазон допустимой толщины панелей составляет 8-45 мм, а скорость прохождения заготовки по конвейеру увеличена до 9 м/мин.

Станок требует подключения к трехфазной сети 380-400В, к системе аспирации (размер патрубков 100 мм) и к пневматической линии или компрессору с достаточной производительностью; рабочее давление 6-8 бар соответствует общепринятому стандарту.

Напряжение, В 400
Потребляемая (суммарно) мощность двигателей, кВт 5,5
Рабочее давление, бар 6-8
Минимальный размер заготовки (ДхШ), мм 210х100
Скорость подачи, м/мин 9
Толщина заготовки, мм 8-45
Толщина кромки в рулонах, мм 0,4-3
Длина рабочего стола, мм 2000
Высота рабочего стола 850
Расширение рабочего стола (Ш), мм 560
Диаметр вытяжных штуцеров, мм 125
Габаритные размеры (ДхШхВ), мм 3220х1485 х1370
Масса, кг 558
ДЕРЖАТЕЛЬ РУЛОНА:
Число направляющих роликов, шт. 5
Диаметр рулона, макс., мм 800
ПОДАЮЩИЙ КОНВЕЙЕР:
Мощность привода, кВт 0,75
ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ ЗАГОТОВКИ:
Мощность нагревательного элемента, кВт 0,4
КЛЕЕВАЯ ВАННА:
Емкость клеевой ванны, л 1,2
Число нагревательных элементов, шт. 5
Суммарная мощность, кВт 1,3
УЗЕЛ НАНЕСЕНИЯ КЛЕЯ:
Мощность привода ролика, кВт 0,18
ТОРЦОВКА СВЕСОВ:
Мощность привода торцовки свесов, кВт 0,22
Число торцовочных пил, шт. 2
Частота вращения пильных дисков, об/мин 12000
Пильный диск, мм Z30 Ø100
ПРОДОЛЬНОЕ ФРЕЗЕРОВАНИЕ СВЕСОВ:
Число и мощность фрезерных узлов, шт. 2х0,37
Частота вращения фрез, об/мин 12000
Фрезы, мм Сборные Z4 Ø75
ЦИКЛЕВКА СВЕСОВ:
Число лезвий, шт. 2
ПОЛИРОВАЛЬНЫЙ УЗЕЛ:
Число и мощность полировальных узлов, кВт 2х0,12 (400 В)
Частота вращения полировальных кругов, об/мин 3000
Внешний диаметр полировальных кругов, мм 120
