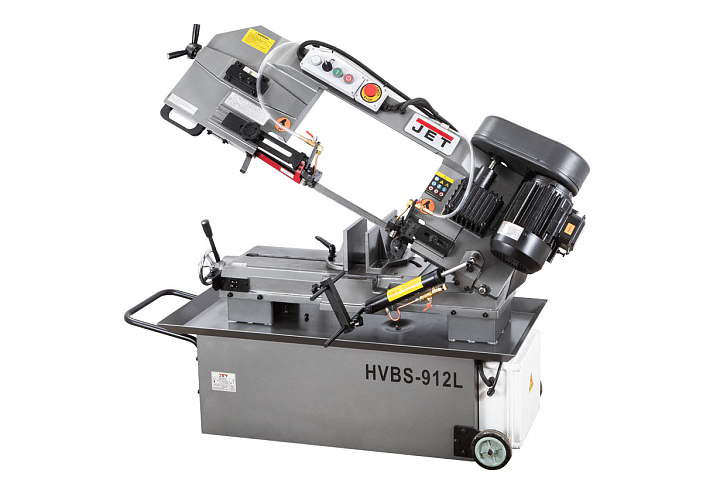

Ленточнопильный станок HBS-912L представляет собой традиционную модель американского типа, применяемого для серийного производства. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 229 мм и прямоугольных, с сечением 178х305мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 150 мм и прямоугольных, с сечением 127х150 мм.

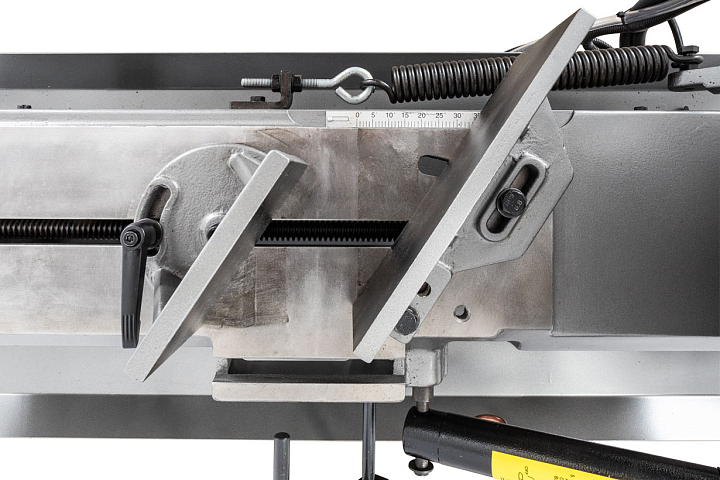

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

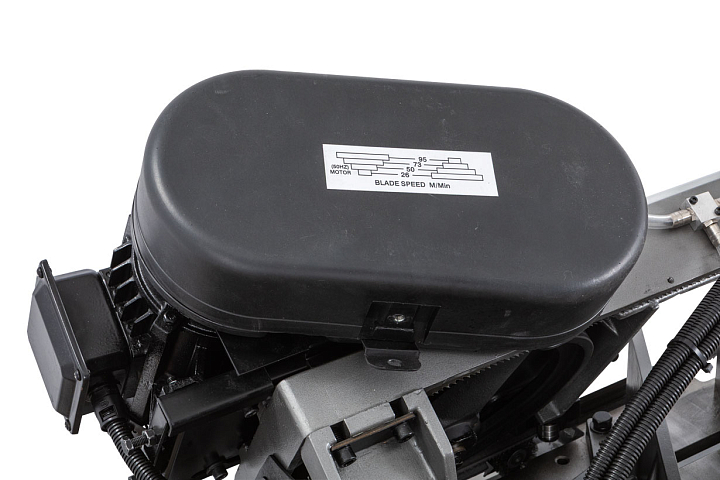

Моторная группа состоит из мощного электродвигателя - 1,1 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 26, 50, 73 и 95 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.
Модель HBS-912L имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 190 кг.
| Напряжение, В | 400 |
| Резка под углом (Диапазон поворота пильной рамы) | 0°/+45° |
| Макс. Ø обработки при 90º | Ø229 |
| Зона обработки при 90°, мм | Ø229, □178х305 |
| Зона обработки при +45º | Ø150, □127x150 |
| Скорость движения полотна, м/мин | 26, 50, 73, 95 |
| Размеры ленточного полотна, мм | 27 x 0,9 x 2655 |
| Диаметр шкивов, мм | 318 |
| Высота стола, мм | 525 |
| Мощность двигателя, кВт | 1,1 |
| Ширина ленточного полотна, мм | 27 |
| Объем бака СОЖ, л | 8 |
| Длина, мм | 1390 |
| Ширина, мм | 440 |
| Высота, мм | 1500 |
| Масса, кг | 190 |
| Длина в упаковке, см | 154 |
| Ширина в упаковке, см | 59 |
| Высота в упаковке, см | 115 |
| Масса в упаковке, кг | 252 |
