Особенности:
JET BD-13G - универсальный токарно-винторезный станок, предназначенный для работы с черными металлами и цветными сплавами, а также для нарезания метрических и дюймовых резьб. Станок предназначен для профессиональных мастерских, автосервисов, предприятий малого и среднего бизнеса, а также для домашних мастеров, мобильных ремонтных бригад и учебных заведений. Токарный станок модели BD-13G является самым большим и оснащенным из бытовой серии станков JET.

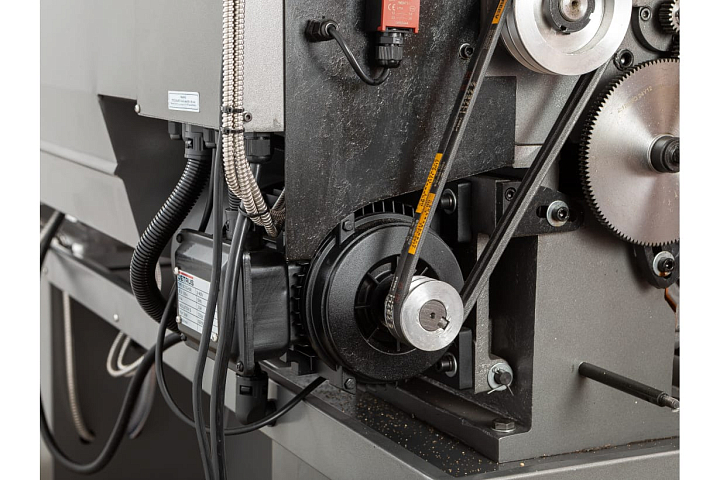

Мощный трехфазный асинхронный двигатель на 1,8 кВт способен обеспечивать работоспособность станка на протяжении всего рабочего дня. Станок соответствует по ГОСТ 18097 классу точности «Н» - биение шпинделя не превышает 0,015 мм. На станке можно обтачивать детали диаметром до 330 мм над станиной и до 205 мм над суппортом. Максимальная длина обрабатываемой детали – 1 000 мм.

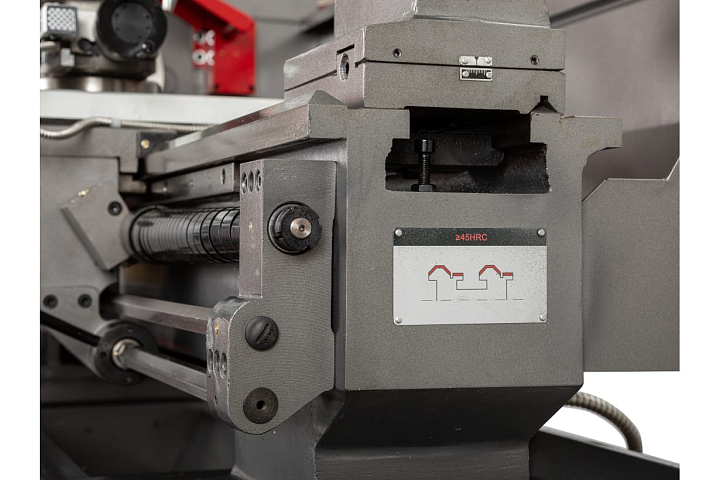

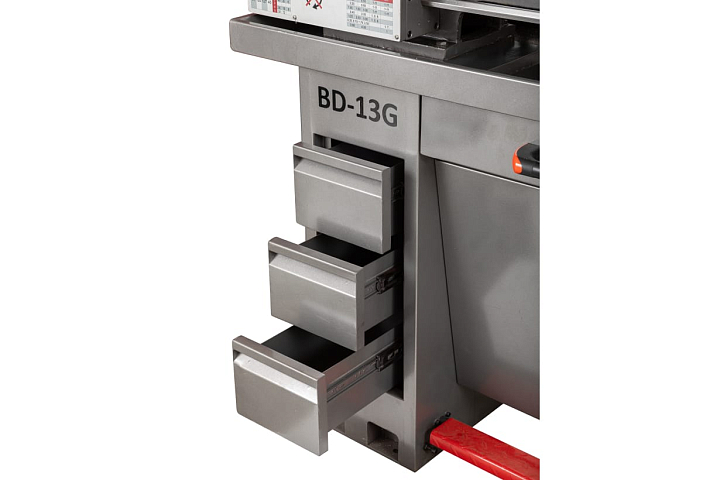

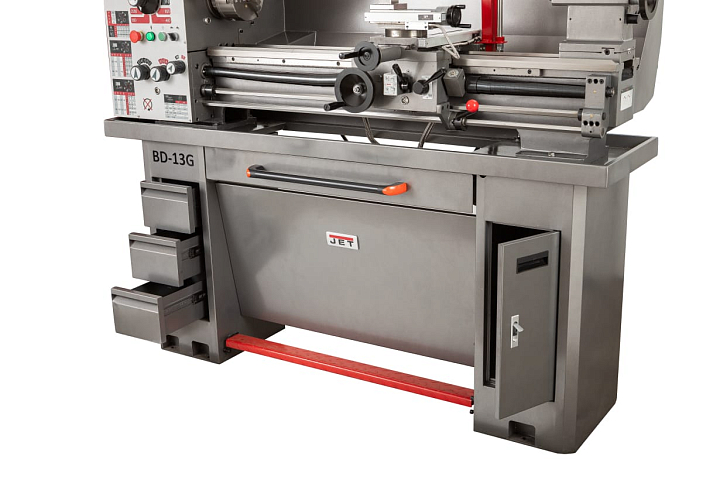

Основные узлы и агрегаты станка смонтированы на массивной станине из чугуна, направляющие станины закалены токами высокой частоты и отшлифованы. Сам станок размещается на крепкой и удобной металлической подставке с выдвижными ящиками для инструмента и выдвижным поддоном для сбора стружки.

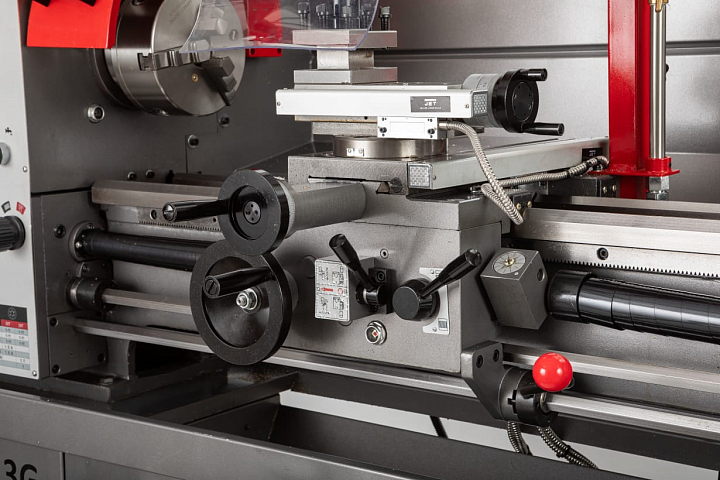

JET BD-13G имеет 15 типов продольных и поперечных подач в автоматическом режиме, а также позволяет нарезать 18-ть видов метрических и 13-ть видов дюймовых резьб. Для удобства нарезания длинных резьб, станок укомплектован резьбоуказателем. На станке предусмотрена возможность нарезания правой и левой резьбы

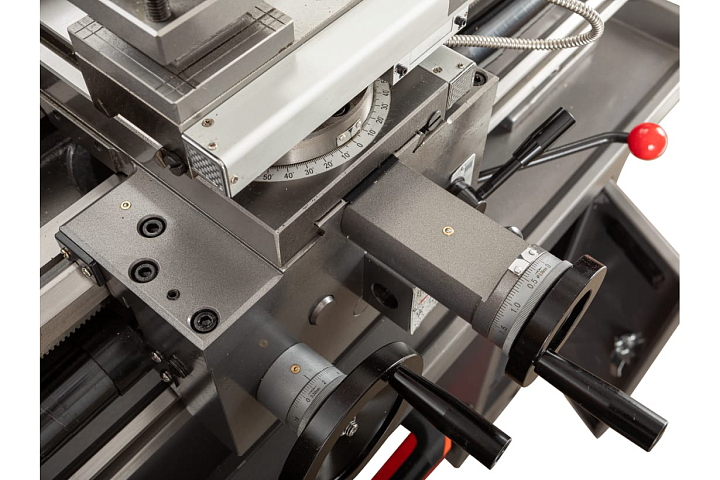

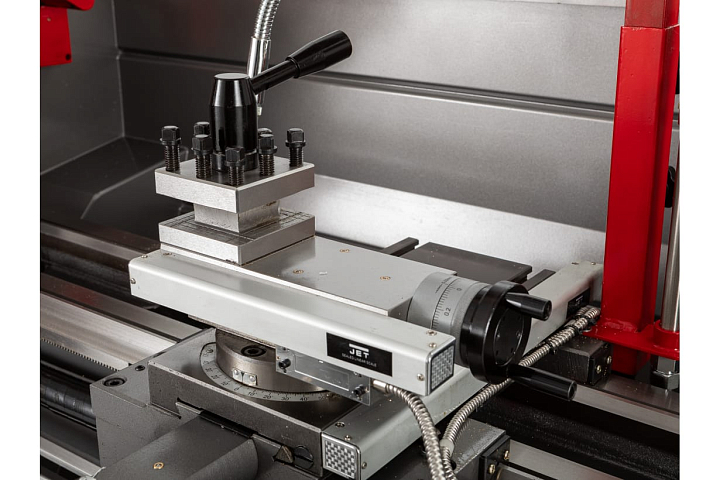

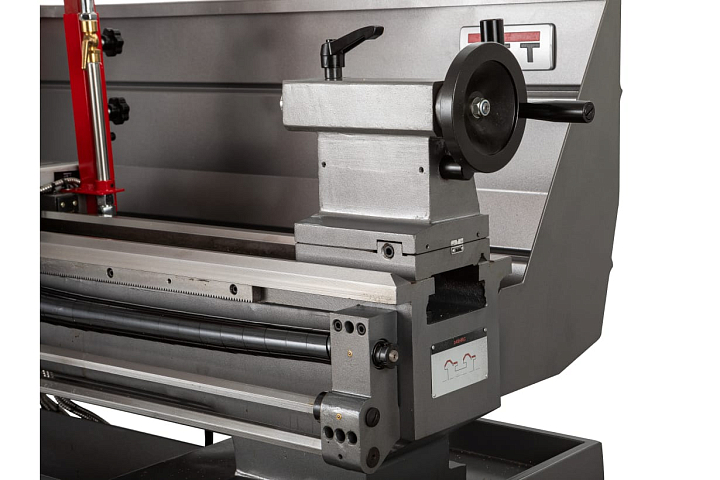

Возможность поворота суппорта малой продольной подачи, позволяет осуществлять проточку малых конусов, а юстировка задней бабки - для проточки длинных конусов.

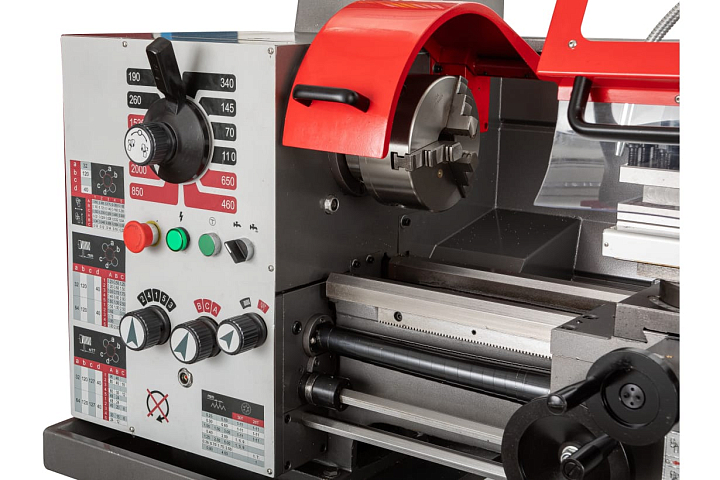

Обороты шпинделя можно выбирать из 12 предустановленных режимов в диапазоне от 75 до 2000 об/мин. Толчковый режим работы облегчает переключение режимов работы.

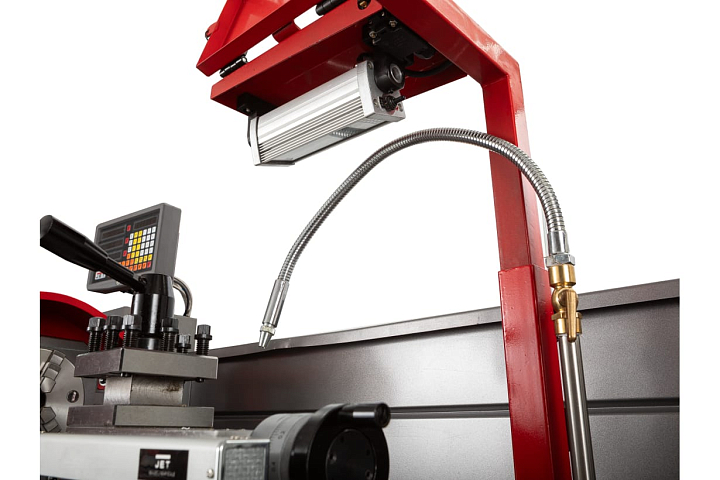

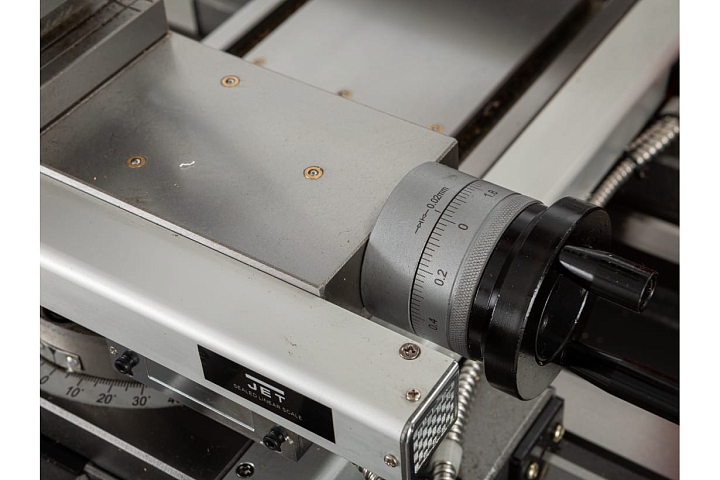

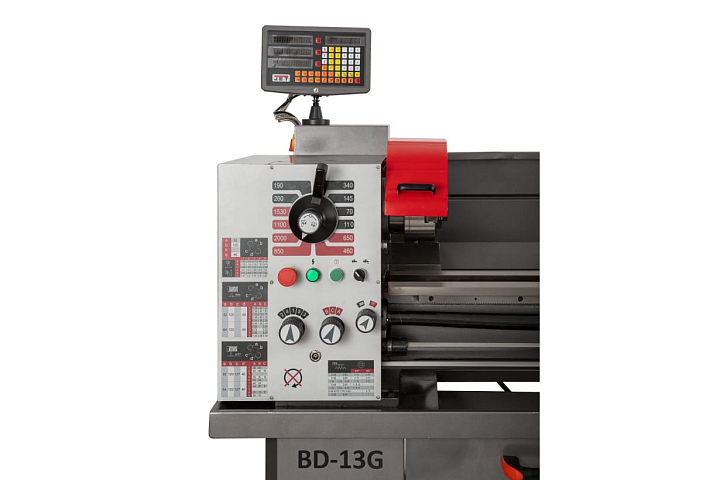

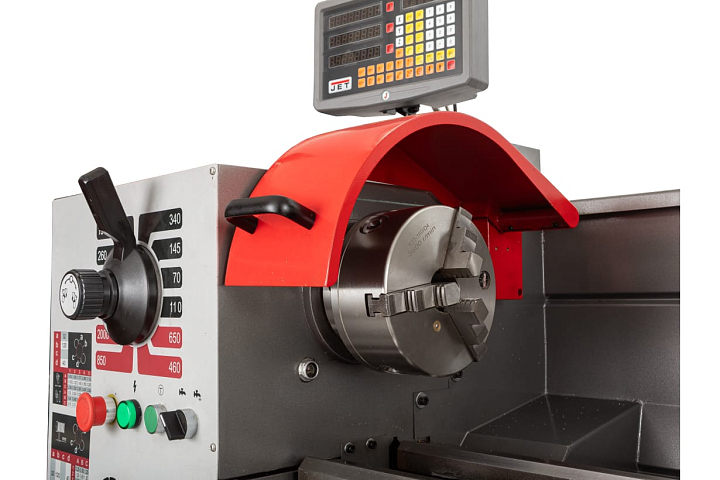

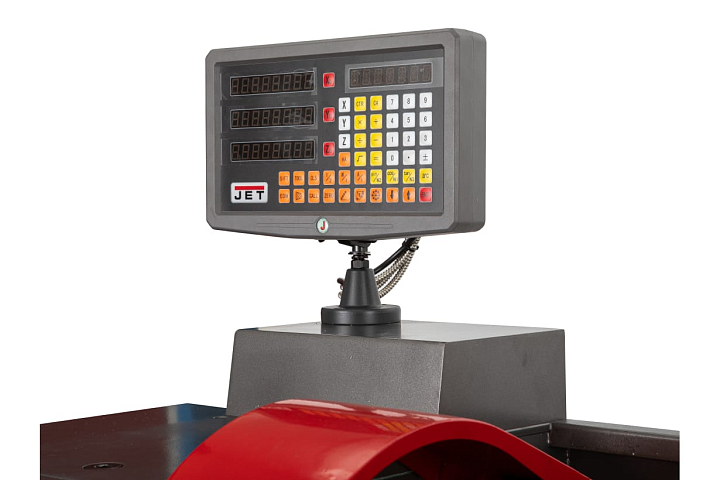

Станок поставляется в максимальной комплектации. В нее входят подвижный и неподвижный люнеты, устройство цифровой индикации (УЦИ) с цифровыми линейками по трем осям, ножной тормоз, регулируемы защитный экран суппорта, переходная втулка, набор инструмента и лампа освещения рабочей зоны. Станок BD-13G уже укомплектован системой подачи СОЖ.
| Напряжение, В | 400 |
| Диаметр обработки над станиной, мм | 330 |
| Диаметр обточки над поперечным суппортом, мм | 205 |
| Расстояние между центрами, мм | 1000 |
| Скорость вращения шпинделя, об/мин | 75 - 2000 |
| Количество скоростей шпинделя | 12 |
| Конус шпинделя | МК-5 |
| Присоединение шпинделя | D1-4 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | Ø38 |
| Диапазон продольной подачи, мм/об | 0,05 - 0,5 |
| Количество продольных подач | 15 |
| Диапазон поперечной подачи, мм/об | 0,02 – 0,2 |
| Количество поперечных подач | 15 |
| Диапазон метрической резьбы, мм | 0,25 - 5 |
| Количество метрических резьб | 18 |
| Дюймовая резьба, TPI | 6 - 96 |
| Количество дюймовых резьб | 13 |
| Шаг ходового винта, мм | 3 |
| Макс. размер резца, мм | 16 x 16 (20 x 20) |
| Ход поперечного суппорта, мм | 185 |
| Ход верхнего суппорта, мм | 85 |
| Внутренний конус пиноли задней бабки | МК-3 |
| Ход пиноли задней бабки, мм | 85 |
| Диаметр пиноли, мм | 32 |
| Объем бака СОЖ, л | 8 |
| Ширина станины, мм | 187 |
| Мощность двигателя, кВт | 1,8 |
| Мощность насоса СОЖ, кВт | 0,04 |
| Длина, мм | 1830 |
| Ширина, мм | 760 |
| Высота, мм | 1660 |
| Масса, кг | 480 |
| Масса в упаковке, кг | 540 |
